Detail produk:
Syarat-syarat pembayaran & pengiriman:
|
| Jarak deteksi garis pandang: | 10km (kasus tipikal) | Resolusi jarak: | 30m/45m/60m/75m opsional |
|---|---|---|---|
| Waktu akumulasi: | 0.5s/1s/2s/4s/8s opsional | Rentang pengukuran kecepatan angin radial: | -75~+75 m/s |
| Akurasi pengukuran kecepatan angin radial: | 0.1m/s | Menjalankan konsumsi daya: | 1kW |
| Dipersembahkan oleh: | 110VAC±20% atau 220VAC±20%, 50Hz±10% | Ukuran: | 800mm * 650mm * 11 30mm |
| Cahaya Tinggi: | Lidar Pengukuran Angin Anti Korosi C4,Lidar Pengukuran Angin ISO 9223,Sistem Lidar Angin Molas 3D |
||

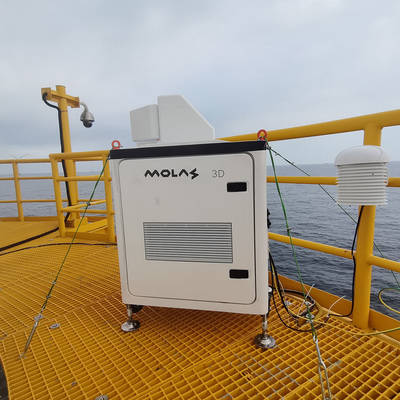

Kelas perlindungan korosi ISO 9223:2012 C4 Wind Lidar
1, pengenalan produk
Aplikasi pendeteksi geseran angin sistem LiDAR angin 3D diterapkan di Bandara Internasional Hong Kong untuk pertama kalinya.Kondisi medan Bandara Internasional Hong Kong sangat kompleks.70% dari geser angin disebabkan oleh medan.Rata-rata, satu penerbangan dari 500 penerbangan dilaporkan mengalami wind shear yang jelas.Setelah penerapan lidar, dikombinasikan dengan strategi pemindaian jalur luncur pesawat yang dikembangkan oleh Observatorium Hong Kong, tingkat keberhasilan deteksi geseran angin di bandara telah meningkat menjadi lebih dari 76%, dan throughput harian bandara telah meningkat sebesar 30 %.
2, Parameter kinerja
| Parameter dasar | |
| Jarak deteksi garis pandang | 10km (kasus tipikal) |
| Resolusi jarak | 30m/45m/60m/75m opsional |
| Waktu akumulasi | 0.5s/1s/2s/4s/8s opsional |
| Rentang pengukuran kecepatan angin radial | -75~+75 m/s |
| Akurasi pengukuran kecepatan angin radial | 0.1m/s |
| Jumlah lapisan jarak | hingga 300 |
| Rentang pemindaian horizontal | 360° × n |
| Rentang pemindaian vertikal | -10 ° ~ 190 ° |
| Akurasi penunjuk | 0.1° |
| Metode pemindaian | PPI , RHI , DBS , LOS dan Pemindaian Program |
| Formulir keluaran data waktu nyata | Profibus DP/Modbus TCP/DAPAT opsional |
| Telekomunikasi | Akses jarak jauh 1000BASE-TX atau 4G |
| Parameter lingkungan | |
| Suhu dan kelembaban operasi | -25~+50℃ (dapat diperpanjang hingga -40~+60), 5% ~ 100% RH |
| kelas perlindungan IP | Perumahan IP54, modul inti IP66 |
| Kelas anti korosi | C4 |
| Kecepatan angin bertahan hidup | 70m/s (ditetapkan dengan berjalan kaki atau dengan tali kawat) |
| Ketinggian kerja | 3500m |
| Parameter lainnya | |
| Menjalankan konsumsi daya | 1kW |
| Dipersembahkan oleh | 110VAC±20% atau 220VAC±20%, 50Hz ± 10% |
| Ukuran | 800mm * 650mm * 11 30mm |
| Bobot | 150kg |
| Aksesibilitas | |
| fungsi GNSS | Dukungan GPS/Beidou |
| Layanan waktu | Waktu NTP atau waktu GPS/Beidou |
3, Diagram skematis pemindaian 3D Doppler angin Lidar
