Rentang pemindaian horizontal: | 360° × n | Rentang pemindaian vertikal: | -10 ° ~ 190 ° |
---|---|---|---|
Akurasi penunjuk: | 0.1° | Metode Pemindaian: | PPI , RHI , DBS , LOS dan Pemindaian Program |
Formulir keluaran data waktu nyata: | Profibus DP/Modbus TCP/DAPAT opsional | Telekomunikasi: | Akses jarak jauh 1000BASE-TX atau 4G |
Suhu dan kelembaban operasi: | -25~+50℃ (dapat diperpanjang hingga -40~+60℃), 5%~100% RH | Kelas Perlindungan IP: | Perumahan IP54, modul inti IP66 |
Kelas anti korosi: | C4 | Kecepatan angin bertahan hidup: | 70m/s (ditetapkan dengan berjalan kaki atau dengan tali kawat) |
Ketinggian Kerja: | 3500m | Menjalankan konsumsi daya: | 1kW |
Dipersembahkan oleh: | 110VAC±20% atau 220VAC±20%, 50Hz±10% | Ukuran: | 800mm * 650mm * 11 30mm |
Cahaya Tinggi: | Profibus DP Lidar Wind Sensor,OEM lidar wind sensor,Molas 3D lidar wind speed |
Resolusi sudut 0.1°

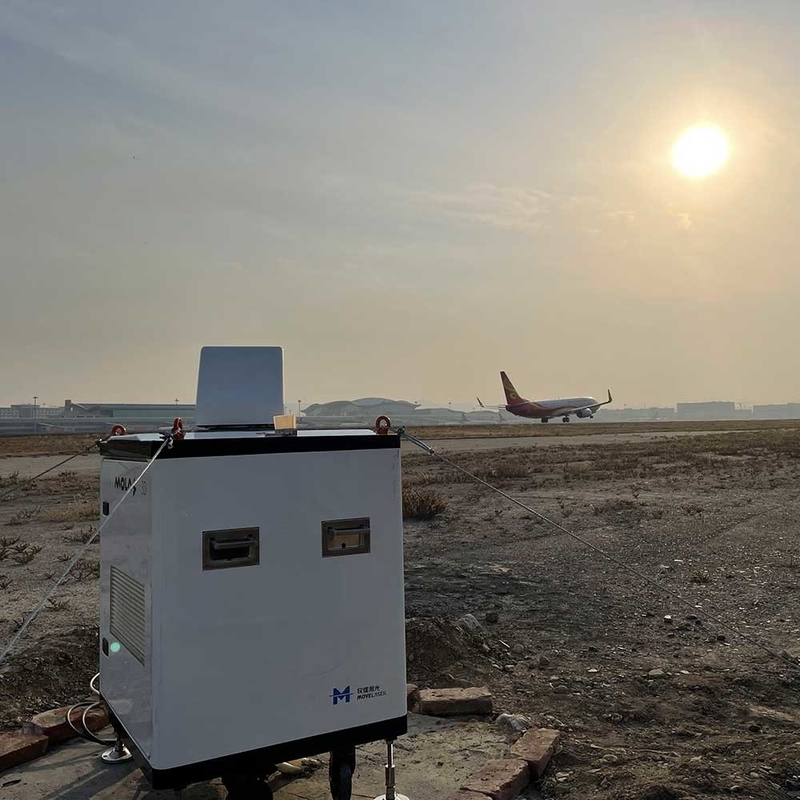

1, pengenalan produk
Molas 3D terutama terdiri dari 5 unit utama:
Pemindai tiga dimensi: Membuat arah pancaran sinar laser dan arah penerimaan titik cahaya kembali ke segala arah belahan bumi di atas radar
Teleskop: sinar laser terkolimasi
Laser: Menghasilkan laser berenergi tinggi frekuensi tunggal dan mengintegrasikan tautan deteksi yang koheren
Unit kontrol elektronik: mengumpulkan dan memproses sinyal deteksi dan mengeluarkan kecepatan angin yang nyata, dan melakukan kontrol operasi, pemantauan lingkungan, komunikasi, penyimpanan data, dll. dari seluruh mesin
Unit catu daya: melakukan konversi catu daya, mendistribusikan dan memantau catu daya seluruh mesin, dan dilengkapi dengan baterai cadangan untuk mencegah kerusakan radar setelah listrik mati
2, Parameter kinerja
Parameter dasar | |
Jarak deteksi garis pandang | 10km (kasus tipikal) |
Resolusi jarak | 30m/45m/60m/75m opsional |
Waktu akumulasi | 0.5s/1s/2s/4s/8s opsional |
Rentang pengukuran kecepatan angin radial | -75~+75 m/s |
Akurasi pengukuran kecepatan angin radial | 0.1m/s |
Jumlah lapisan jarak | hingga 300 |
Rentang pemindaian horizontal | 360° × n |
Rentang pemindaian vertikal | -10 ° ~ 190 ° |
Akurasi penunjuk | 0.1° |
Metode pemindaian | PPI , RHI , DBS , LOS dan Pemindaian Program |
Formulir keluaran data waktu nyata | Profibus DP/Modbus TCP/DAPAT opsional |
Telekomunikasi | Akses jarak jauh 1000BASE-TX atau 4G |
Parameter lingkungan | |
Suhu dan kelembaban operasi | -25~+50℃ (dapat diperpanjang hingga -40~+60), 5% ~ 100% RH |
kelas perlindungan IP | Perumahan IP54, modul inti IP66 |
Kelas anti korosi | C4 |
Kecepatan angin bertahan hidup | 70m/s (ditetapkan dengan berjalan kaki atau dengan tali kawat) |
Ketinggian kerja | 3500m |
Parameter lainnya | |
Menjalankan konsumsi daya | 1kW |
Dipersembahkan oleh | 110VAC±20% atau 220VAC±20%, 50Hz ± 10% |
Ukuran | 800mm * 650mm * 11 30mm |
Bobot | 150kg |
Aksesibilitas | |
fungsi GNSS | Dukungan GPS/Beidou |
Layanan waktu | Waktu NTP atau waktu GPS/Beidou |
3, Diagram skematis pemindaian 3D Doppler angin Lidar
